电能表高温老化走字试验装置

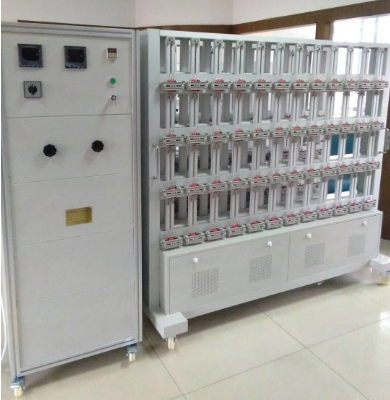

ZP-3300型三相电能表老化走字控制台是电力系统电能计量部门，电能表制造厂电能表校验后进行走字老化试验之用。它适用于三相电能表的走字老化试验。台体配有电压表、电流表、相位表等指示仪表。使用安全可靠，式样美观大方，操作方便简捷。
主要特点:
1、 挂表车与挂表电源采用铝合金结构。挂表车采用双面挂表，每面3排，每排8个。
2、挂表车与控制电源独立，使挂表车可根据实际需要增减，一台挂表老化电源可挂1-4台挂表车。
3、 电压、电流输出采用每相独立输出，独立连续可调。
4、 输出相位采用移相器方式移相，调节简单方便。
5、输出指示采用数字式电压、电流、相位（功率表）表指示，方便直观。
6、具有领头表脉冲计数走字功能及定时走字功能。
7、具有输出电压过压保护功能、输出走字复位功能。
8、具有485通信接口，方便用户对多功能表进行功能性试验（选配）。
9、具有不同负载情况下输出切换功能，满足不同条件下走字要求。
主要技术指标
1、输入电源：～50Hz，3×200VAC±10％。
2、工作环境：湿度20±5℃；相对湿度≤75％。
3、输出电压：3×57VAC/100VAC，3×220VAC/380VAC，调节范围：0-120％。
4、输出电流：3×40A/20A/10A/5A/1A，调节范围：0-120％。
5、输出相位：0-360°，相位粗调30°/每档，细调0.1°。
6、装置波形失真度：电压、电流不大于5％。
7、挂表车与挂表电源采用铝合金结构。挂表车采用双面挂表，每面3排，每排8个。
8、最大挂表数：
挂表电源柜1台，最多可挂三相表6*48只（每台挂表架1台48表位）。
9、指示仪表：电压表/电流表/功率表（相位表）：3 1/2位显示。
10、输出相位采用移相器方式移相，调节简单方便。
11、具有领头表脉冲计数走字功能及定时走字功能。
12、具有输出电压过压保护功能、输出走字复位功能。
13、输入电源：220VAC，±10％，50Hz；走字最大功耗：3500VA。
14、外形尺寸
电源柜：600×800×1920mm
挂表推车：1950×550×1800mm（48表位）
