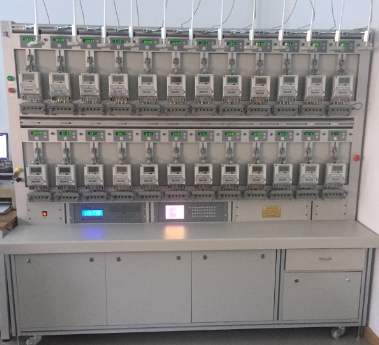

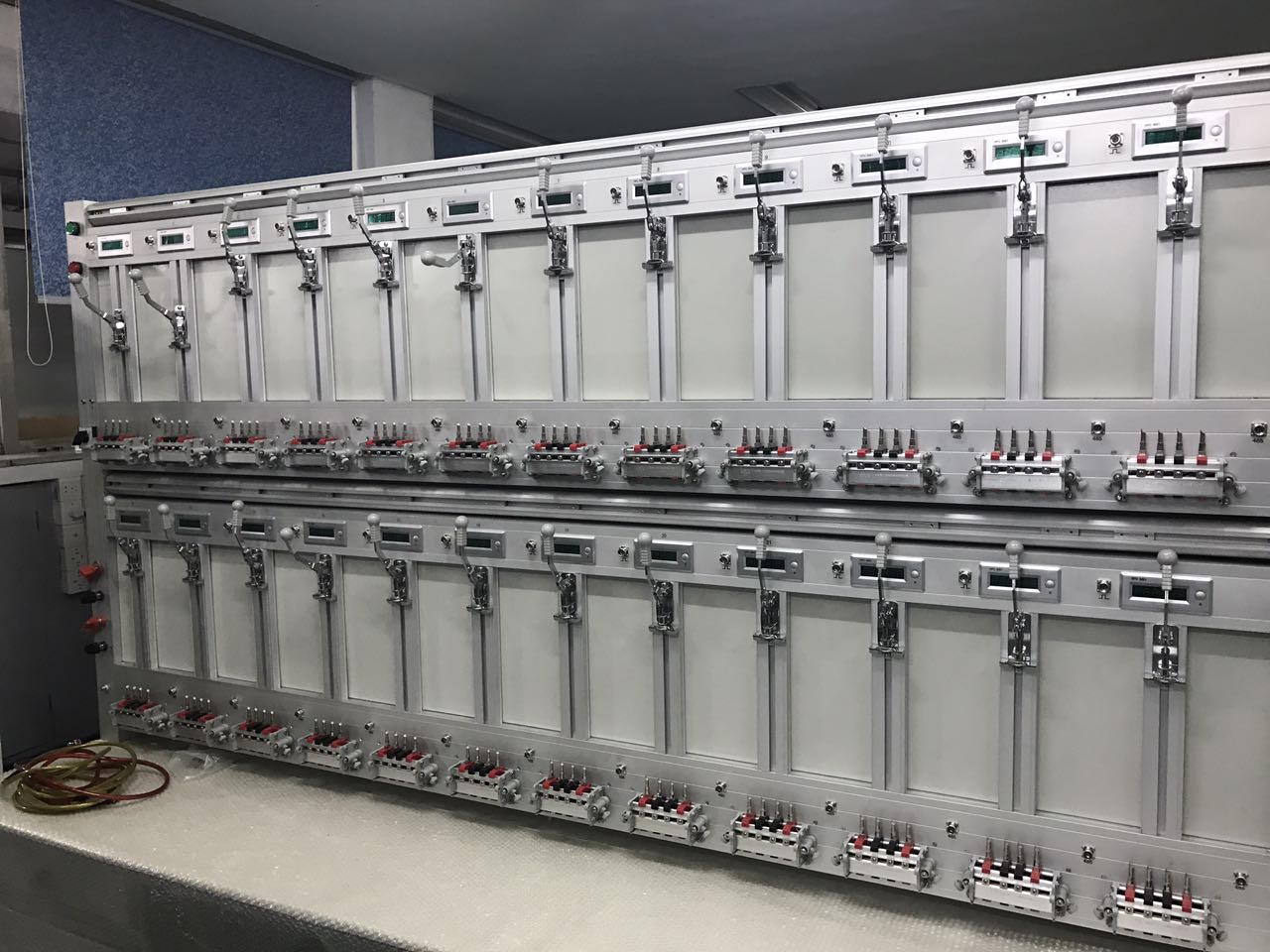

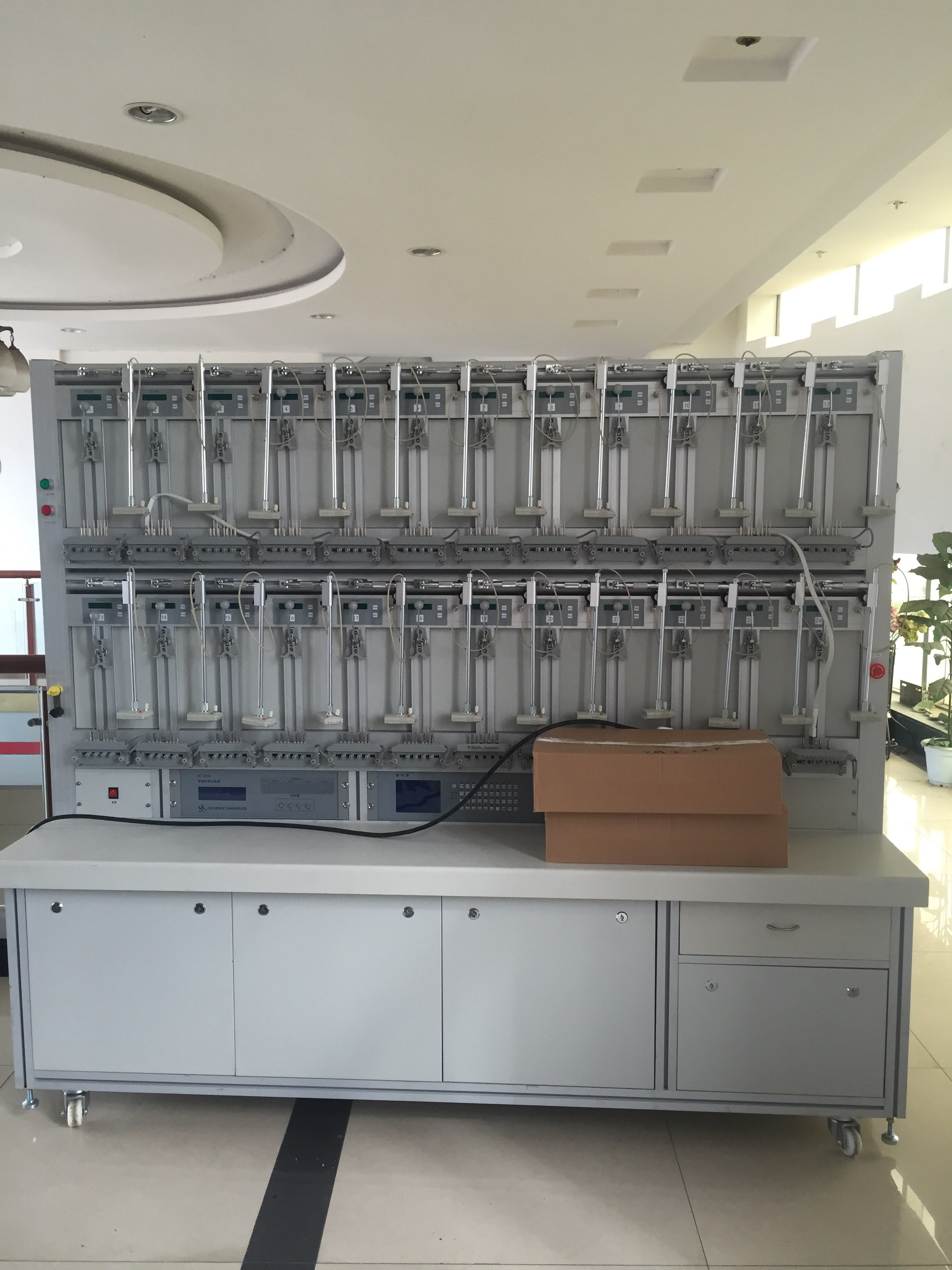

单相多功能电能表校验装置
主要特点：
1、本装置符合《GB/T11150-2001电能表检验装置》，《JJG597-2005交流电能表检定装置检定规程》，《JJG596-1999电子式电能表检定规程》，《JJG307-2006交流电能表检定规程》，《DL/T 614-2007多功能电能表》，《DL/T 645-2007多功能电能表通信规约》等标准要求。
2、可以按照检定规程要求，对潜动、起动、基本误差、标准偏差、校核常数、24h变差等检定项目实行全自动检定，也可自行确定检定方案进行检定，还可自由选点检定。
3、可进行电压影响、频率影响、谐波影响等引起的改变量试验。
4、多功能测试：配置1012时钟测试仪，可测量多功能电能表的日计时误差；能接收GPS标准时钟同步信号，对输出时段投切信号的多功能电能表进行时段投切误差的测试；每个表位配置RS485通讯口，对多功能电能表通讯规约和内部的多种寄存器进行检查。
5、装置结构采用专用铝合金材料，配置自动集翻的三维可调光电采样器，光电采样器可采样感应式电能表的转盘标记也可接收电子式电能表高达200Hz的LED频闪信号。
6、选配功能：可选配单相智能电能表费控功能验证试验。
7、每个表位的专用误差计算器采用RS485总线通讯技术，组成分布式的误差处理系统，可同时检定不同常数电能表，通讯可靠、快捷。
8、可进行满足防窃电电能表的一次性测试，电流主、次回路通过继电器自动切换，不用通过改变接线测试。
9、每个表位采用电流回路自动寻标方式，方便电能表黑标的准确定位（主回路）。
10、全自动量程切换。键盘和PC机操作并存。
11、具有电压短路或过载保护、电流开路保护功能。
主要技术指标：
1、装置准确度等级：0.05级/0.1级。
2、装置标准电能表配置：1100宽量限多功能标准电能表准确度等级：0.05级。
3、装置时钟测试及配置：1012，准确度：2×10-7/s 。
4、输出电压：量程:220V(120V和240V可选)；调节范围：0～120％；调节细度：优于0.01％。
5、输出电流：量程:0.1A～100A/（最大200A可选）；调节范围：0～120％；调节细度：优于0.01％。
6、移相范围：0～359.9°；调节细度：0.01°。
7、频率：45～65Hz；调节细度：0.01Hz。
8、输出波形失真度：电压、电流≤0.5％。
9、输出电压、电流、功率稳定度≤0.05％（180s）。
10、输出容量：电压：≥15VA/表位；电流：≥25VA/表位。
11、负载特性：阻性、感性和容性（少于4uF）。
12、谐波输出：2～21次谐波，含量≤40％；3，5，7，次或任意3次谐波叠加，累积含量≤40％；奇次谐波：次谐波。
13、起动电流输出：1mA（最小），准确度：≤5％；起动功率：准确度：≤5％。
14、通讯测试：RS485通讯测试，载波通讯测试（可选），同时支持DL/T 645-1997及DL/T 645-2007通讯规约。
15、校表数量：24/48表位（表位数量可选）。
16、环境条件：使用环境温度：20℃±5℃；使用环境湿度：40％-60％R.H.。
17、输出功率大：电压（200VA-1000VA),电流（200VA-1800VA ）。
18、供电电源：单相AC220V±15％，输入功率（1000-3000VA),频率：50±5％Hz 。
