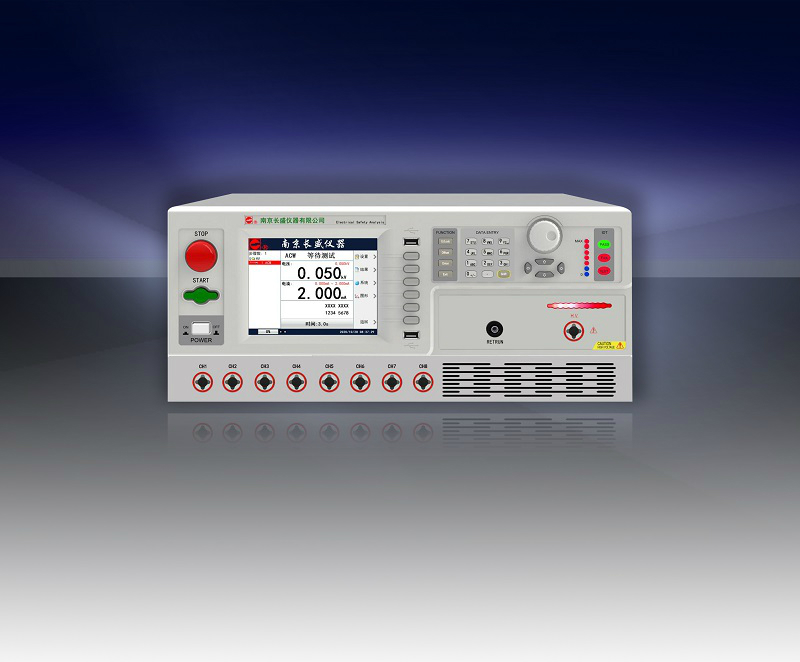

型号 | CS9934DSI-05K | ||
测试模式 | AC/DC/IR/GR/PW | ||
AC（交流耐压测试） | |||
输出 电压 | 范围 | 0.050kV～5.000kV | |
精度 | ±（2％读值+5V） | ||
分辨率 | 1V | ||
最大输出功率 | 250VA（5.000kV/50mA） | ||
最大额定电流 | 50mA | ||
下限电流范围 | 0～50mA,0=不判断下限 | ||
电流档位 | 200uA、2mA、20mA、50mA | ||
输出波形 | 正弦波 | ||
输出波形失真度 | ≤5%（空载或纯阻性负载） | ||
波峰因数 | 1.3～1.5 | ||
输出信号类型 | 线性功放 | ||
电压上升时间 | 0，0.3s～999.9s，0=电压上升时间关 | ||
测试时间 | 0，0.3s～999.9s，0=连续测试 | ||
电压下降时间 | 0，0.3s～999.9s，0=电压下降时间关 | ||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | ||
电弧侦测 | 0~9， 0为关 | ||
DC(直流耐压测试) | |||
输出 电压 | 范围 | 0.050kV～6.000kV | |
精度 | ±（2％读值+5V） | ||
分辨率 | 1V | ||
最大输出功率 | 120W（6.000kV/20mA） | ||
最大额定电流 | 20mA | ||
下限电流范围 | 0～20mA,0=不判断下限 | ||
电流档位 | 2uA、20uA、200uA、2mA、20mA | ||
纹波系数 | ≤5%（6kV/20mA） | ||
放电时间 | ≤200ms | ||
电压上升时间 | 0，0.3s～999.9s，0=电压上升时间关 | ||
测试时间 | 0，0.3s～999.9s，0=连续测试 | ||
电压下降时间 | 0，0.3s～999.9s，0=电压下降时间关 | ||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | ||
IR（绝缘电阻） | |||
输出电压设定 | 0.100kV～1.000kV 解析度：1V volts/Step | ||
电阻上限设定 | 范围：(0～9999)MΩ 0=Disable | ||
电阻下限设定 | 范围：(1～9999)MΩ | ||
测试时间 | 0，0.3s～999.9s，0=连续测试 | ||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | ||
缓升时间 | 0， 0.3s～999.9s，0=电压上升时间关 | ||
电阻表 | 解析度： 1MΩ～9.999MΩ为0.001MΩ 10MΩ～99.99MΩ为0.01MΩ 100MΩ～999.9MΩ为0.1MΩ 1000MΩ～9999MΩ为1MΩ 范围及精度： 0.100kV～0.300kV: 测量范围：(1-1000)MΩ 精度：±（10%读值+2个字） 0.301kV～0.500kV： 测量范围：(1～5000)MΩ 精度：小于1000MΩ为±（5%读值+2个字） 大于1000MΩ为±（10%读值+2个字） 0.501kV～1.000kV: 测量范围：(1～9999)MΩ 精度：小于1000MΩ为±（5%读值+2个字） 大于1000MΩ为±（10%读值+2个字） | ||
GR（接地电阻） | |||
输出 电流 | 范围 | （3.0~25.0）A | |
精度 | ±（2％读值+0.1A） | ||
分辨率 | 0.1A | ||
最大输出功率 | 131.25VA | ||
电阻上限设定 |
| ||
电阻下限设定 | 0~电阻上限值 | ||
输出波形 | 正弦波 | ||
输出波形失真度 | ≤3%（空载或纯阻性负载） | ||
波峰因数 | 1.3～1.5 | ||
输出信号类型 | 线性功放驱动输出 | ||
电流上升时间 | 0，0.3s～999.9s，0=电压上升时间关 | ||
测试时间 | 0，0.3s～999.9s，0=连续测试 | ||
间隔时间 | 0.0s～999.9s，0=间隔时间关 | ||
PW（功率） | |||
输出 电压 | 范围 | 30.0V～300.0V | |
精度 | ±（2％读值+1V） | ||
分辨率 | 0.1V | ||
最大输出功率 | 500VA | ||
电流上/下限设定 | (0.00～2.27)A | ||
功率上/下限设定 | (1～500)VA | ||
功率因数 | 0.2～1.000 | ||
测试时间 | 0，0.3s～999.9s 0=连续测试 | ||
间隔时间 | (0.0～999.9)s 0=间隔时间关 | ||
耐压电压表 | 范围 | 0.050kV～6.000kV | |
精度 | ±（2％读值+5V） | ||
分辨率 | 1V | ||
显示数值 | 均方根值 | ||
耐压电流表 | 测量范围 | 0.001uA ～ 20.00mA | |
分辨率 | 2uA档：0.001uA、20uA档：0.01uA、200uA档：0.1uA 2mA档：1uA、 20mA档：10uA | ||
测量精度 | ±（2%+5个字） | ||
接地电流表 | 测量范围 | (3.0~25.0)A | |
分辨率 | 0.1A | ||
精度 | ±(2%+2个字) | ||
显示值 | 均方根值 | ||
接地电阻表 | 测量范围 | （10.0~510.0）mΩ | |
精度 | ±（2%+2mΩ） | ||
分辨率 | 1mΩ | ||
测量法 | 四端法 | ||
功率电压表 | 范围 | 30.0V~300.0V | |
精度 | ±(2%+1V) | ||
分辨率 | 0.1V | ||
显示数值 | 均方根值 | ||
计时器 | 范围 | 0～999.9s | |
分辨率 | 0.1s | ||
精度 | ±（1%+50ms） | ||
记忆组 | 50 | ||
测试步 | 99 | ||
输入电源电压 | 220V | ||
