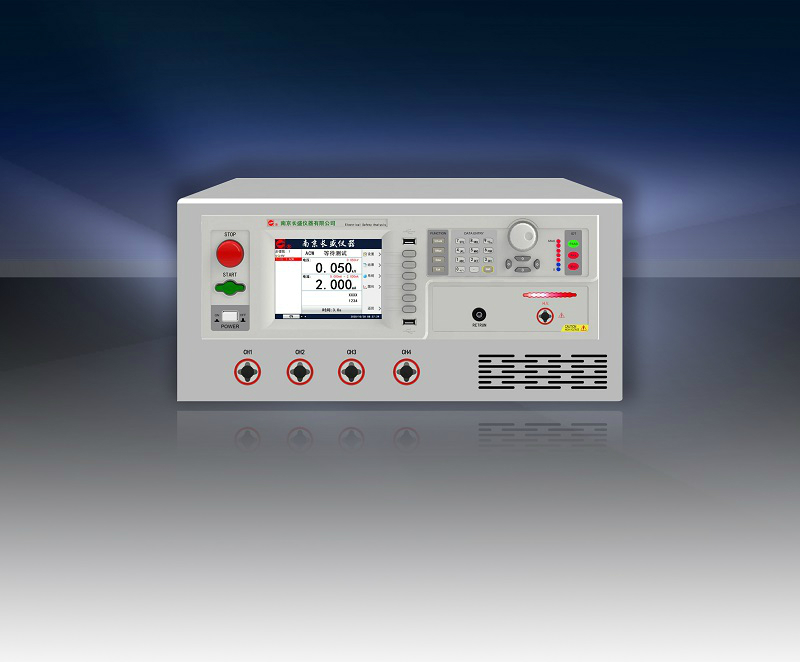

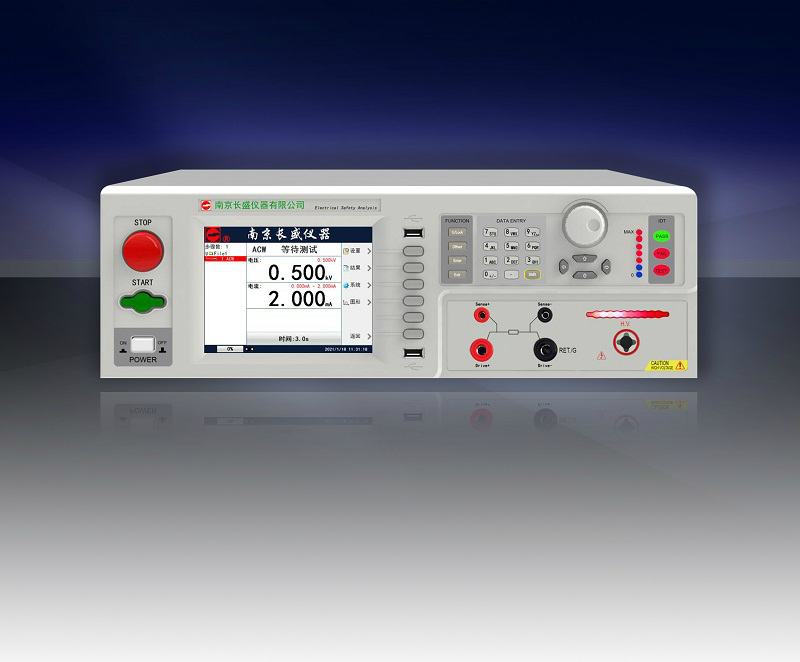

多路耐压绝缘测试仪CS9929DX

测试模式

AC/DC

AC/DC/IR

通道数

4

8

4

8

ACW

输出

电压

范围

0.500kV～10.00kV

精度

±（2％读值+5V）

分辨率

1V

最大输出功率

200VA（10.00kV/20mA）

最大额定电流

20mA

下限电流范围

0～20mA,0=不判断下限

电流档位

200uA、2mA、20mA

输出波形

正弦波

输出波形失真度

≤2%（空载或纯阻性负载）

波峰因数

1.3～1.5

输出信号类型

DDS+功放

电压上升时间

   0.3s～999.9s  0=电压上升时间关

测试时间

0.3s～999.9s  0=连续测试

电压下降时间

   0.3s～999.9s  0=电压下降时间关

间隔时间

0.0s～999.9s  0=间隔时间关

输出电压模式

N模式、G模式

DCW

输出

电压

范围

0.500kV～10.00kV

精度

±（2％读值+5V）

分辨率

1V

最大输出功率

100W（10.00kV/10mA）

最大额定电流

10mA

电流档位

2uA、20uA、200uA、2mA、10mA

纹波系数

≤5%

放电时间

≤200ms

最大充电电流

10mA

电压上升时间

   0.3s～999.9s  0=电压上升时间关

测试时间

0.3s～999.9s  0=连续测试

电压下降时间

   0.3s～999.9s  0=电压下降时间关

间隔时间

0.0s～999.9s  0=间隔时间关

延时报警时间

   0.3s～999.9s  0=延时报警时间关

输出电压模式

N模式、G模式

IR

输出电压

范围

无绝缘功能

0.500kV～2.500kV

精度

±（2％读值+5V）

分辨率

1V

最大上限设定值

50000MΩ

最大下限设定值

49999MΩ

最小下限设定值

1MΩ

电压上升时间

0，0.3s～999.9s   0=电压上升时间关

测试时间

0，0.3s～999.9s   0=连续测试

间隔时间

0.0s～999.9s      0=间隔时间关

自动切换档位

可设置为开、关

放电时间

≤200ms

电

压

表

范围

AC

0.500kV～10.00kV

DC

0.500kV～10.00kV

精度

±（2％读值+5V）

分辨率

1V

显示数值

均方根值

耐

压

电

流

表

测量

范围

AC

0 ～ 20mA

DC

0 ～ 10mA

分辨率

AC

200uA档：0.1uA，  2mA档：1uA，     20mA档:10uA

DC

 2uA档：0.001uA，  20uA档：0.01uA，  200uA档：0.1uA，

2mA档:1uA,        10mA档:10uA

测量精度

≥2mA为±（2%+5个字），<2mA为±（3%+5个字）

偏移功能

测试线及附件的的电流可以被减去

测试模式

FLOAT模式：RETURN端不接机壳

电

阻

表

测量范围

1MΩ～50000MΩ

分辨率

  1MΩ～9.999MΩ:0.001MΩ,    10MΩ～99.99MΩ:0.01MΩ,

 100MΩ～999.9MΩ:0.1MΩ,      1000MΩ～9999MΩ:1MΩ

10000MΩ～50000MΩ:10MΩ

精度

0.500kV～0.999kV:1MΩ～999MΩ      ±5%，  1000MΩ～10000MΩ  ±10%

1.000kV～2.500kV:1MΩ～999MΩ      ±5%，  1000MΩ～50000MΩ  ±10%

计

时

器

范围

0～999.9s

分辨率

0.1s

精度

±（0.1%+50ms）
