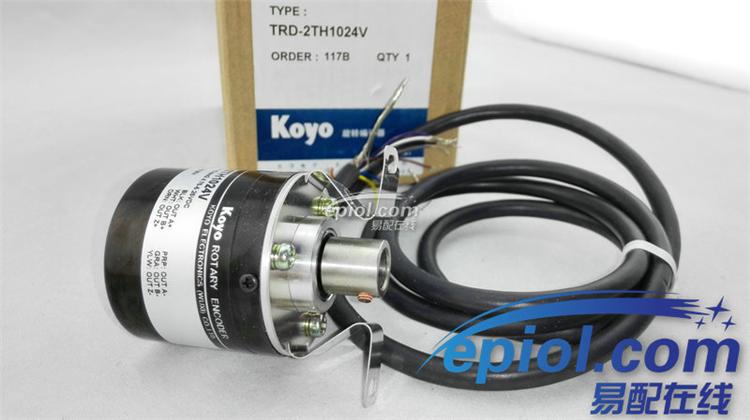

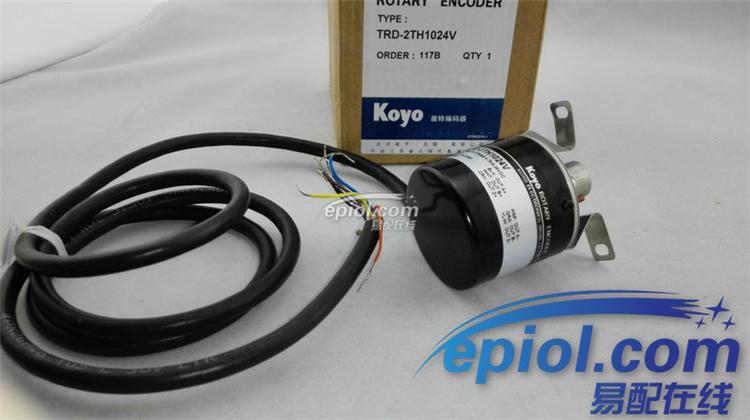

光洋TRD-2TH2500V

电气参数

·           脉冲数2500P/R

·           电源电压4.75-5.25V   DC

·           可用供电电压5V DC

·           输出方式线驱动输出（差分输出）（注：长距离输出用集成电路，信号为正反方向输出，速度快，抗干扰能力强，还可以检测电缆的断线。）

·           输出信号A、B、Z、-A、-B、-Z

·           原点输出逻辑正逻辑（高电平有效）

·           最高响应频率200KHz

·           电气的最高旋转速度(最高响应频率/分辨率）*60

·           占空比50±25%

·           相位差1/4T

·           原点信号宽度1T

·           上升/下降时间20μs

·           容许波纹≤3%rms

·           消耗电流（无负荷时）≤50mA

·           输出电压“H”≥2.5V

·           输出电压“L”≤0.5V

·           输出波形方波

·           信号形式A、B两相+原点输出

机械参数

·           允许最高旋转速度5000r/min

·           启动转矩≤0.01N·m

·           轴惯性力矩3*10＾（-7）kg*m＾2

·           轴向轴容许荷重20N（备注：编码器允许施加的轴向力，受力点以轴尖中心为准，如果超过这个力，将对轴承的使用寿命产生负面影响，此外，还有可能对编码器造成无法挽救的损害。）

·           径向轴容许荷重30N

·           重量约160g

环境条件

·           使用环境湿度35～85%RH（无凝露）

·           耐电压AC500V（50/60Hz） 1分钟

·           绝缘阻抗≥50MΩ

·           冲击490m/S＾2 11ms 三轴方向各3回

·           振动变位振幅：0.75mm 10～55Hz 三轴方向各1h

·           保护等级防尘型：IP50

·           使用环境温度-10℃～+70℃

·           保存环境温度-25℃～+85℃

安装尺寸

·           轴类型半空轴（盲孔型）

·           轴尺寸φ8mm

·           外径φ38mm

·           节圆直径（PCD）φ46mm

·           螺丝参数2*M3

·           螺丝长度深（Depth）7
