产品价格：
α相 4N纳米氧化铝粉体系列ZM-AL50（198元/公斤）
α相 4N纳米氧化铝粉体系列ZM-AL100（193元/公斤）
α相 4N纳米氧化铝粉体系列ZM-AL150（193元/公斤）
α相 4N纳米氧化铝粉体系列ZM-AL200（188元/公斤）
α相 4N纳米氧化铝粉体系列ZM-AL300（188元/公斤）
α相 4N纳米氧化铝粉体系列ZM-AL500（188元/公斤）
纳米氧化铝晶相稳定、硬度高、尺寸稳定性好，可广泛应用于各种塑料、橡胶、陶瓷产品的补强增韧，特别是提高陶瓷的致密性、光洁度、冷热疲劳性、断裂韧性、抗蠕变性能和高分子材料产品的耐磨性能尤为显著。由于纳米三氧化二铝也是性能优异的远红外发射材料，作为远红外发射和保温材料被应用于化纤产品和高压钠灯中。此外，α相氧化铝电阻率高，具有良好的绝缘性能，可应用于YGA激光晶的主要配件和集成电路基板中。
由于纳米氧化铝粉体的超塑性，解决了由于低温脆性而限制的应用范围的缺点，其中尤以纳米三氧化二铝-碳化硅纳米复合材料最为显著，其抗弯强度从单相氧化铝陶瓷的300-400Mpa提高到1GPa,材料的断裂韧性提高幅度也在40%以上。纳米氧化铝添加到陶瓷基片中不仅可以改善基片的烧结性能，而且可以大幅度地提高氧化铝基板材料的热稳定性。
国内已有研究机构研究证实，添加纳米氧化铝可以将热稳定性提高2-3倍，平整度提高1.5倍 我公司陶瓷专用纳米氧化铝具有纯度高，粒径小，分散性好等特点，广泛用在各种陶瓷。
在粉料挤压成型过程中,纳米α-Al2O3粉可填充到微米氧化铝粉体的孔隙之中,减小了孔隙尺寸;成型压力提高,可减少气孔数量,从而提高了陶瓷素坯的密度,改善了氧化铝陶瓷烧结后的密度和力学性能.纳米a-Al2O3的添加, 促进了烧结活性, 有助于降低烧结温度,烧结温度为1450℃时, 抗弯强度和断裂韧性均达到最大值，少量纳米a-Al2O3的添加, 能有效的提高材料的力学性能,在1450℃烧结氧化铝陶瓷, 当添加量为10%时, 抗弯强度为415mPa, 断裂韧性为4.1MPa·m^1/2。
纳米Al2O3粉体填充塑料的力学性能优于填充纳米SiO2；纳米三氧化二铝粉体经表面处理后的材料冲击强度显著提高；在干摩擦条件下, 纳米 Al2O3粉体填充使塑料的耐滑动磨损性能和耐微动磨损性能提高，含5％粒径15nm纳米氧化铝的塑料较为突出；填充纳米三氧化二铝为生产重量轻、强度高、韧性好和摩擦学性能优异的塑料提供了新的途径。河北工程学院等采用原位聚合技术制备了纳米氧化铝增强MC尼龙复合材料。当纳米氧化铝含量为4%时，MC尼龙/纳米氧化铝复合材料的拉伸强度、冲击强度和弯曲强度均达到最大值，分别比纯MC尼龙提高19%、33%和11%。
氧化铝具有高的熔点、抗侵蚀性能，可用于定形、不定性耐火材料，我司生产的纳米Al2O3是耐火材料专用纳米级氧化铝，产品纯度高，晶粒小且晶型清晰，晶粒发育完善（阿尔法相发育率100%），比表面积大，在5-10m2/g（液态氮吸附法测量），反应活性高，转化率大，真比重高，降钠效果好，电镜下显示类球形，压实密度大，在1.85-1.98g/cm3。此外由于粒径小，纯度高，ZM-030N在煅烧过程中，有降低烧结温度的作用。由于其具有熔点高，耐磨性好，机械强度高，电绝缘性好等多种优良性能，是制造高纯高铝系列陶瓷及耐火材料的理想原料。能够提高耐火砖温度100-150℃，能搞提高致密性，耐熔融状态下金属腐蚀性。
α相 4N纳米氧化铝粉体系列
CAS NO:1344-28-1

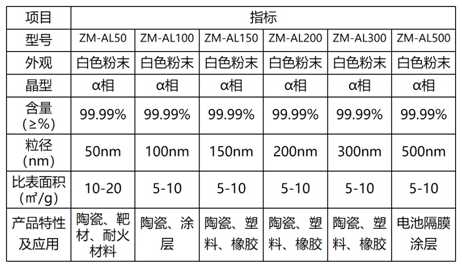

技术指标：
应用范围：
1、陶瓷靶材，高压钠灯灯管、EP-ROM窗口。
2、化妆品填料。
3、单晶、红宝石、蓝宝石、白宝石、钇铝石榴石。
4、高强度氧化铝陶瓷、C基板、封装材料、刀具、高纯坩埚绕线轴、轰击靶、炉管。
5、精密抛光材料、玻璃制品、金属制品、半导体材料、塑料、磁带、打磨带。
6、涂料、橡胶、塑料耐磨增强材料、高级耐水材料。
7、气相沉积材料、荧光材料、特种玻璃、复合材料和树脂材料。
8、催化剂、催化载体、分析试剂。
用量：
推荐用量为1～5％，使用者应根据不同体系经过试验决定合适添加量。
包装：
1公斤/袋；20公斤/箱
铝氧化物
