绝缘材料专用纳米三氧化二铝
主要应用领域：
1. 绝缘涂料、涂层、涂膜： 在涂层中添加纳米氧化铝（型号ZM-A30TL），可以提高涂层的致密度和介电击穿强度，综合绝缘性能较佳，同时提高耐高温性能。
2. 导热绝缘复合材料：在树脂，塑料，橡胶里面添加纳米氧化铝（型号ZM-A30TL），绝缘性能和导热性能都有明显的提高， 绝缘性能可以提高3倍以上，同时形成了导热网链。
3. 高压引入棒的绝缘体材料：添加纳米氧化铝（型号ZM-A30TL） 制得的高压引入棒具有优良的耐酸腐蚀能力和电气性能，非常高的机械强度，可广泛地应用于化工、冶金、电力、电子等一些使用环境恶劣或具有特殊要求的场合。
4. 电动汽车，笔记本电脑等用的蓄电池，锂电池正极和负极之间用α―纳米氧化铝电绝缘体密封，提高安全性能。

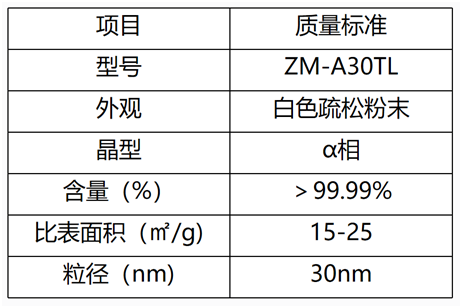

技术指标：
举例：
(1)当纳米Al2O3，含量不大于14％时，胶液的粘度下降速率并不比纯聚酰胺酸树脂快，因此纳米Al2O3，前驱体的存在对胶液的贮存稳定性影响不大。
(2)复合薄膜的表观分解温度随纳米Al2O3，含量的增加先增大，大约在5％时达到最大值，然后减小，比纯PI薄膜提高约10℃。
(3)薄膜的拉伸强度随着纳米Al2O3，含量增加先增大，在5％达到最大值，然后减小，比纯PI薄膜增长47％。
(4)在常态下，当纳米Al2O3，含量为10％时，复合薄膜的体积电阻率达到最大值，与纯PI相比提高了一个数量级，因此加入一定量Al2O3可以提高复合薄膜的电绝缘性，尤其是高温体积电阻率。
(5) 50 Hz的交流电室温下测得，由数据可以看出，本公司纳米氧化铝杂化聚酰亚胺薄膜的掺杂量达到24%时， 薄膜在60 kV /mm的电场下， 薄膜的耐电晕寿命可达到100 h， 约为未掺杂薄膜的25倍。掺杂量的不同对于耐电晕时间的提高有明显的差异。当掺杂量较低时，耐电晕时间提高幅度不大；当掺杂量高到一定程度时，耐电晕时间突然大幅度提高。
铝氧化物
