简介：

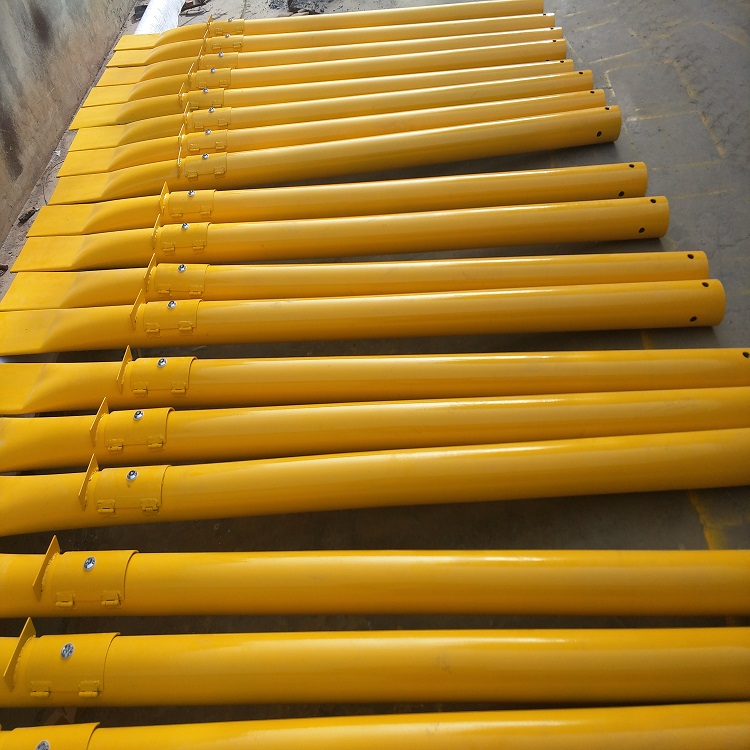

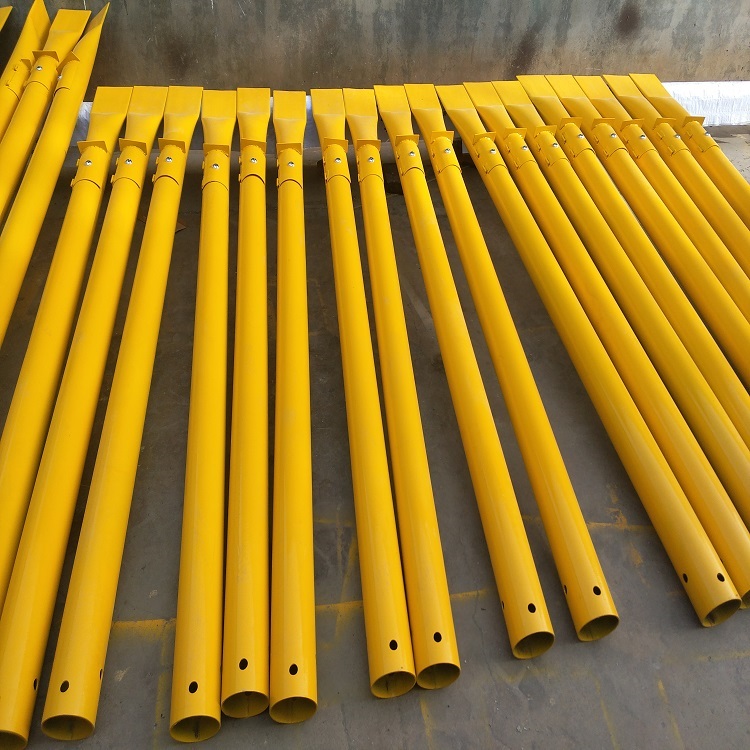

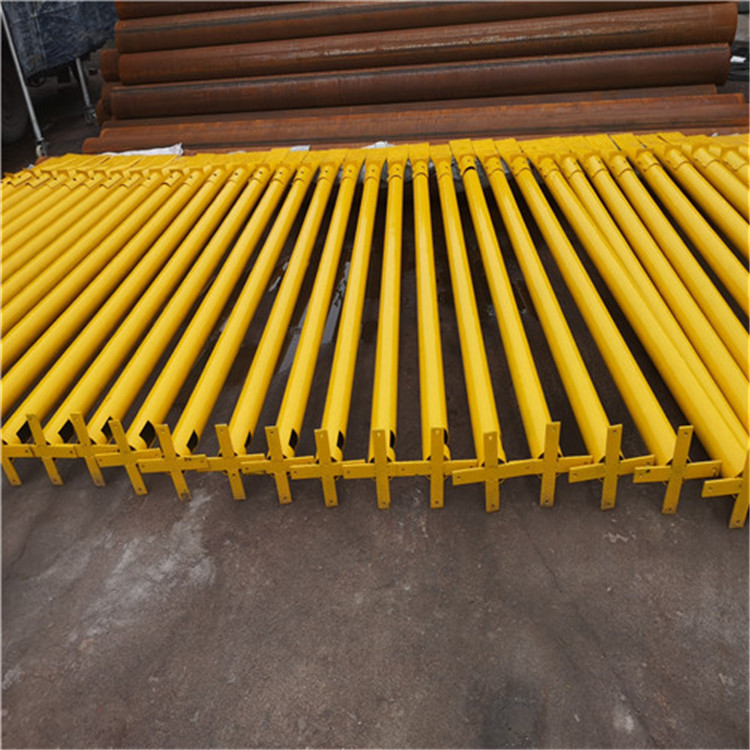

测试桩设计为多功能测试桩，用于阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。测试桩用于管道电位、电流、绝缘性能的检测,本装置装有6个接线柱,可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。
组成：
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。
按材质分：
钢质测试桩、水泥测试桩、塑料测试桩。钢质测试桩又分为碳钢测试桩和不锈钢测试桩。
按功能分：
● 电位测试桩:主要用于检测保护电位
● 牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数
● 电流测试桩:测量管中电流
● 保护效果测试桩:连接测试片。
安装方法：
所有电缆通过测试桩钢管底部引到接线端子；
根据设计要求确认埋深，测试电缆数量及接线方式：
①电位测试桩：管道测试电缆接红色接线端子，参比电缆接黑色接线端子。
②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电缆接下部黑色接线端子。
将测试桩埋入地下后，用混凝土浇注，并确保与地面垂直、牢固可靠，并将测试桩门锁好；
测试时只需打开测试桩门，将万用表调至2V档量程，然后将万用表的两条线分别接相应接线端子，读取并记录数据即可。
城市管网测试桩的设置原理一般为：
1根电位测试桩/公里；
1根电流测试桩/10公里；
穿越公路、铁路、村通等时，按需要设置电流测试桩。
