产品说明：
FS系列液体流量开关用于流经管道的液体流量变化，例如水、乙二醇或其他非危害性液体。当液体流量超过或低于设定的流量值时，其单刀双掷开关触点( SPDT )可使一个回路导通，而同时切断另外一个回路。该流量开关通常使用在需要连锁作用或‘ 断流’保护场所。
特点
液体压力可高达1MPa，使用范围广;

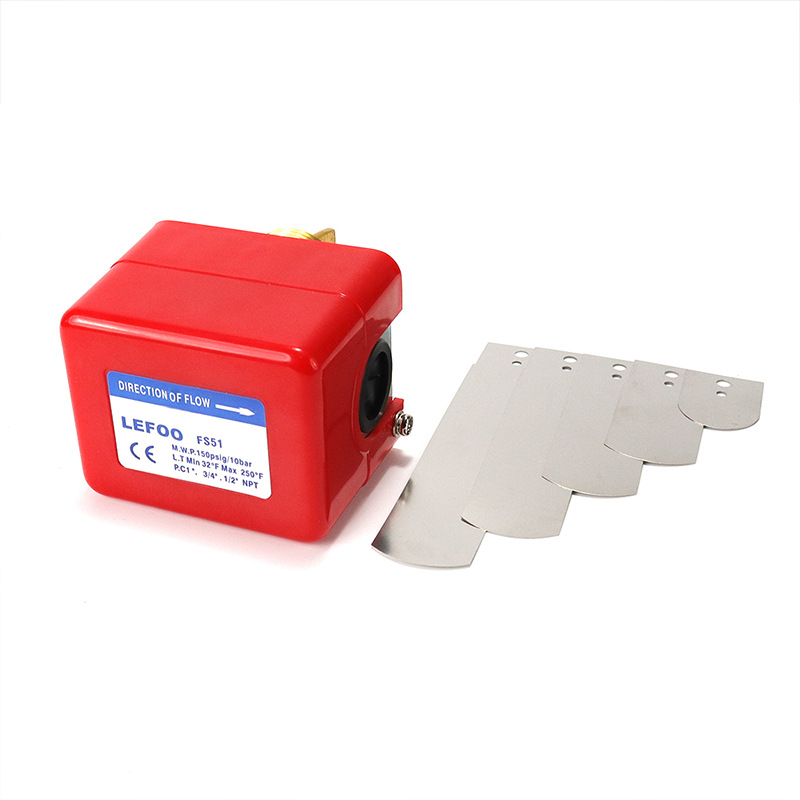

不锈钢叶片有三节，用于直径25-75mm通径的管路;
可根据需要拆卸叶片的节数或修正叶片的长度;
FS系列液体流量开关附加6英寸叶片，可用于100-150mm的管线;
设定点可调整，用户可根据需要进行修整其流量值;
FS52型外壳采用全封闭结构，对电器装置有效的防尘、防水( 可能会有少量凝露) ;
FS52型电器开关为整件、封闭式，对少量凝露不会产生漏电的危险; FS52型接线空间大，方便用户接线;
FS51/FS52可提供适用氨水或其它介质的不锈钢接头。
应用
典型的应用为冷冻机系统中冷却水断流时，FS流量开关可有效的切断压缩机电流，以保护冷冻机及整个系统不受损坏。
性能参数
| 电器负载 | AC250V 10A |
| 最大工作压力 | 10.34Bar |
| 流体温度 | 0-120℃ |
| 环境温度 | 0-60℃ |
| 波纹管寿命 | 500000次 |
| 防护标准 | IP53 |
FS系列液体流量参数表
| 开关动作所需的流量(m:/h) | |||||||||||||||
| 管径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 100* | 125* | 150* | 200* | |
最 小 调 整 | 流量增加 (红蓝闭合) | 0.95 | 1.32 | 1.70 | 3.11 | 4.09 | 6.24 | 14.8 | 28.4 | 43.2 | 85.2 | 8.4 | 12.9 | 16.8 | 46.6 |
流量减少 (红黄闭合) | 0.57 | 0.84 | 1.14 | 2.16 | 2.84 | 4.32 | 11.4 | 22.9 | 35.9 | 72.7 | 6.13 | 9.31 | 12.26 | 38.6 | |
最 大 调 整 | 流量增加 (红蓝闭合) | 2.0 | 3.02 | 4.36 | 6.6 | 7.84 | 12.0 | 29.1 | 55.6 | 85.2 | 172.6 | 13.4 | 26.8 | 32.7 | 94.26 |
流量减少 (红黄闭合) | 1.93 | 2.84 | 4.09 | 6.13 | 7.23 | 11.4 | 27.7 | 53.4 | 81.8 | 165.8 | 17.3 | 25.21 | 30.66 | 90.85 | |
1.上述流量数值供选择参考;
2.带*数值为安装全部4片叶片时的数值，不带*为3片(1、2、3)时的数值;
3. FS流量开关可根据所安装总管线的流速，使用不同叶片。
安装
1.管路接头FS系列水流开关采用NPT密封螺纹管路接头，有1"、 1/2"、 3/4"三种规格，用户订货时选择与管径匹配的接头;
2.外壳的箭头方向应与管路内流向一致
3.水流开关应安装在水平管路上，如必须安装在垂直管道上，则液体流向应从下往上流，绝不允许安装在自上往下流向的垂直管路上
4.流量开关在使用中绝不允许流向倒流，以免造成叶片反向断裂。

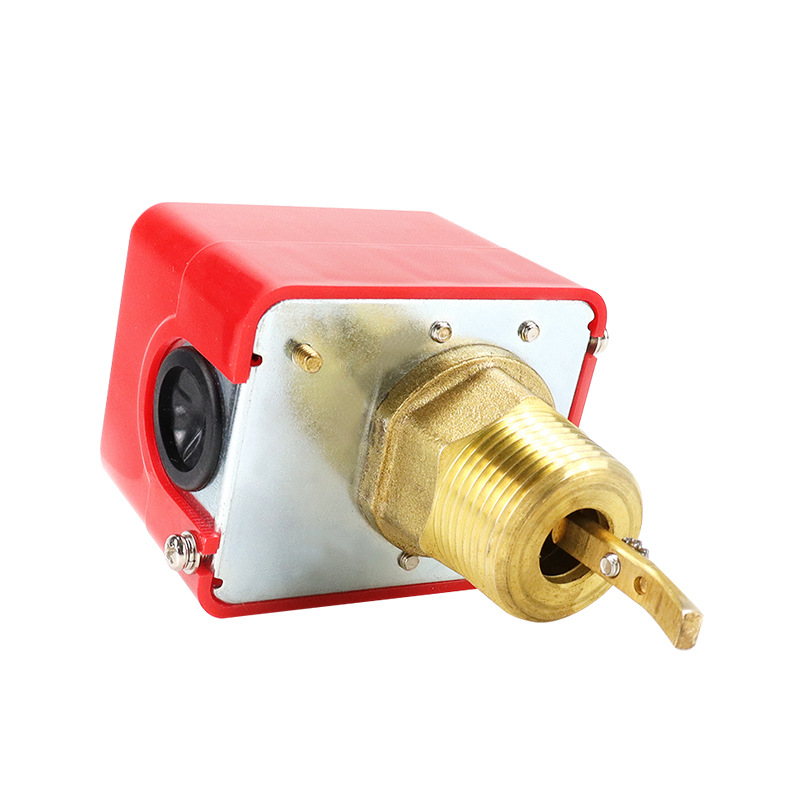

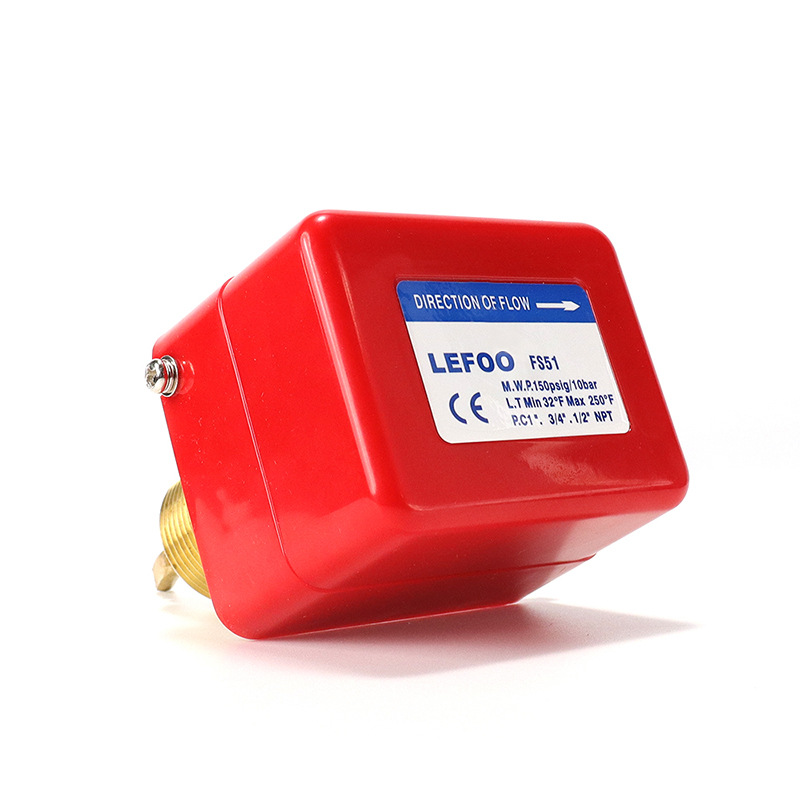

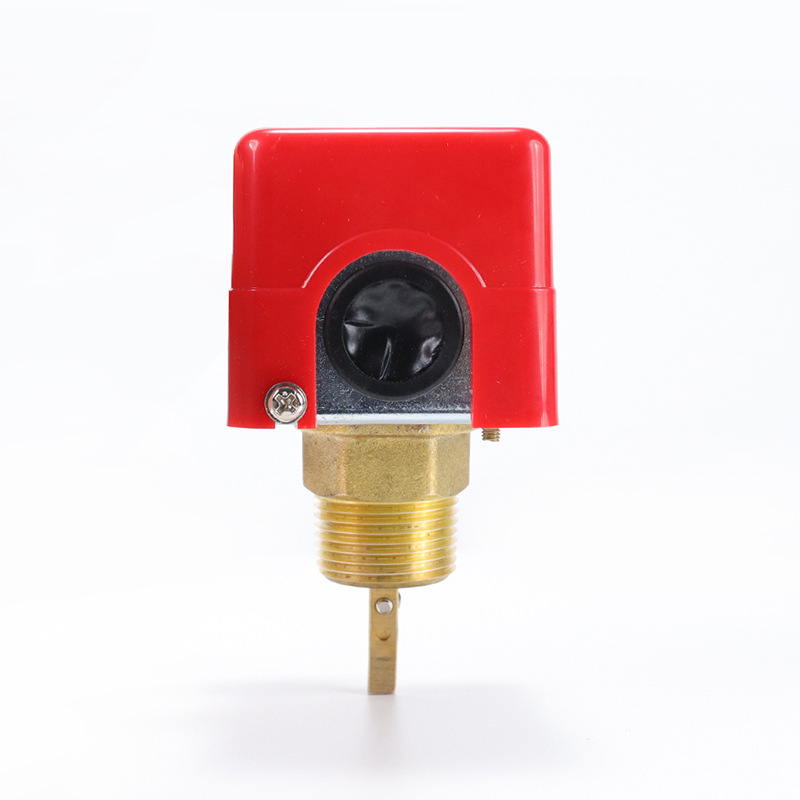

产品图片：
