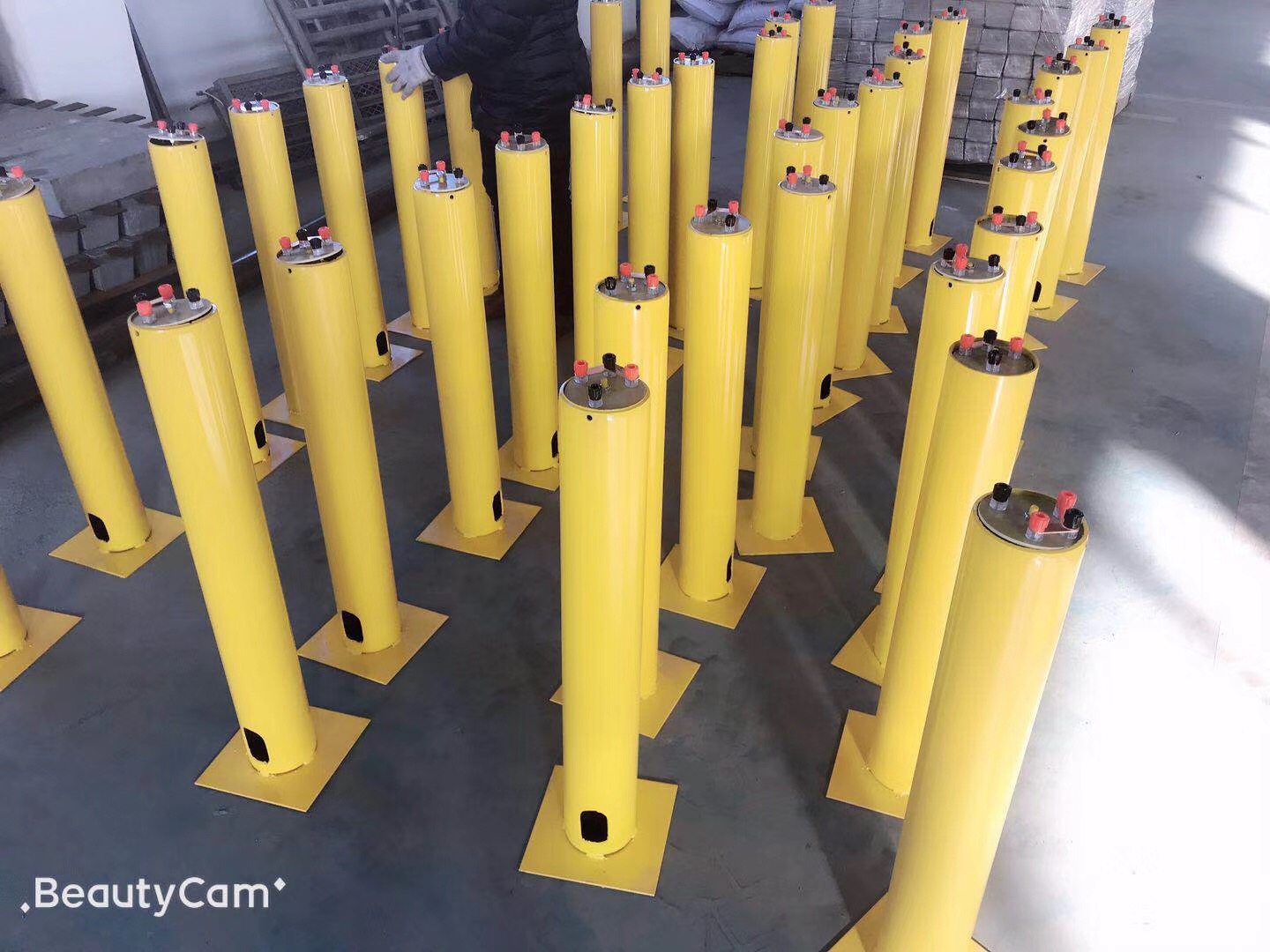

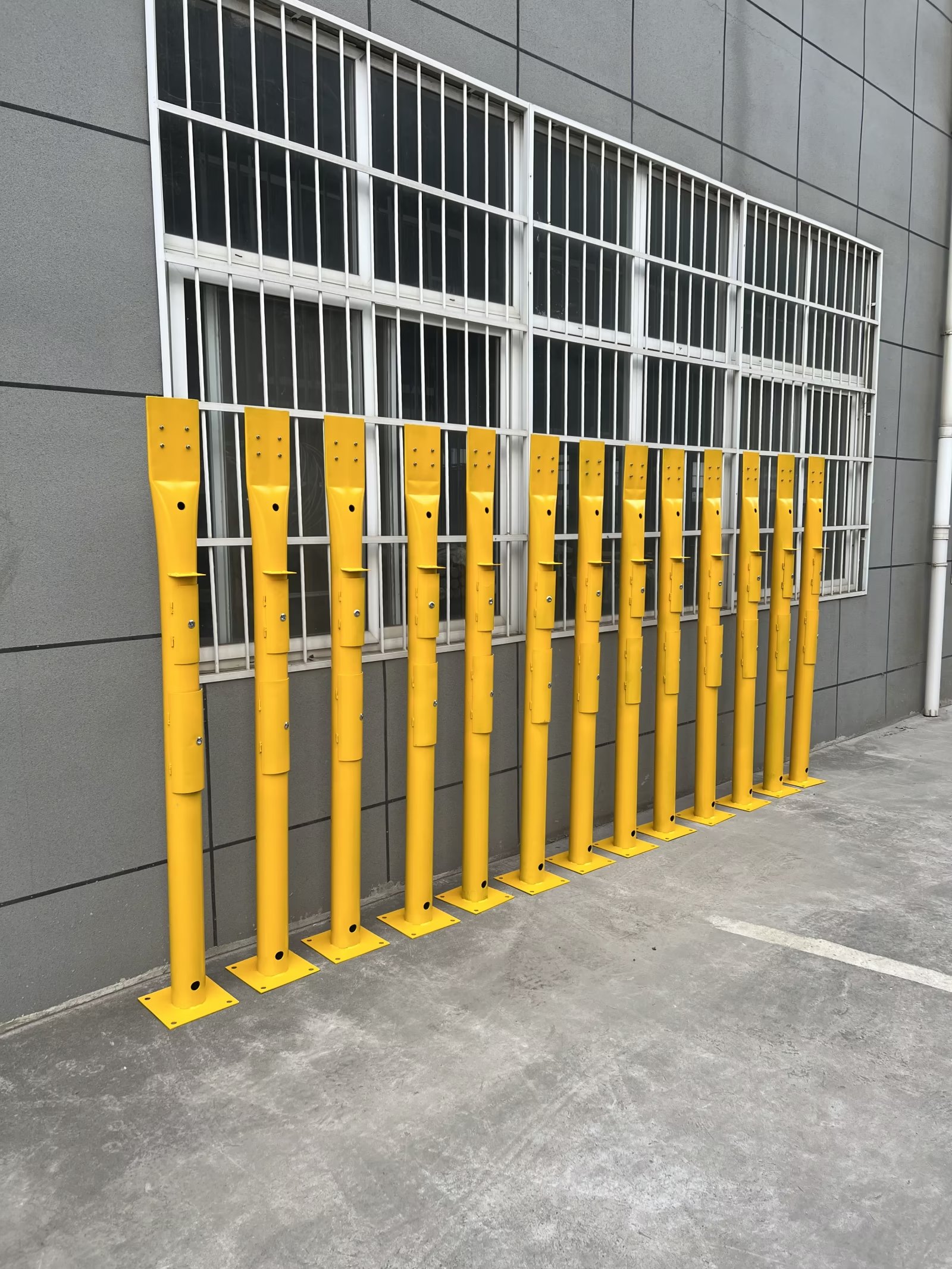

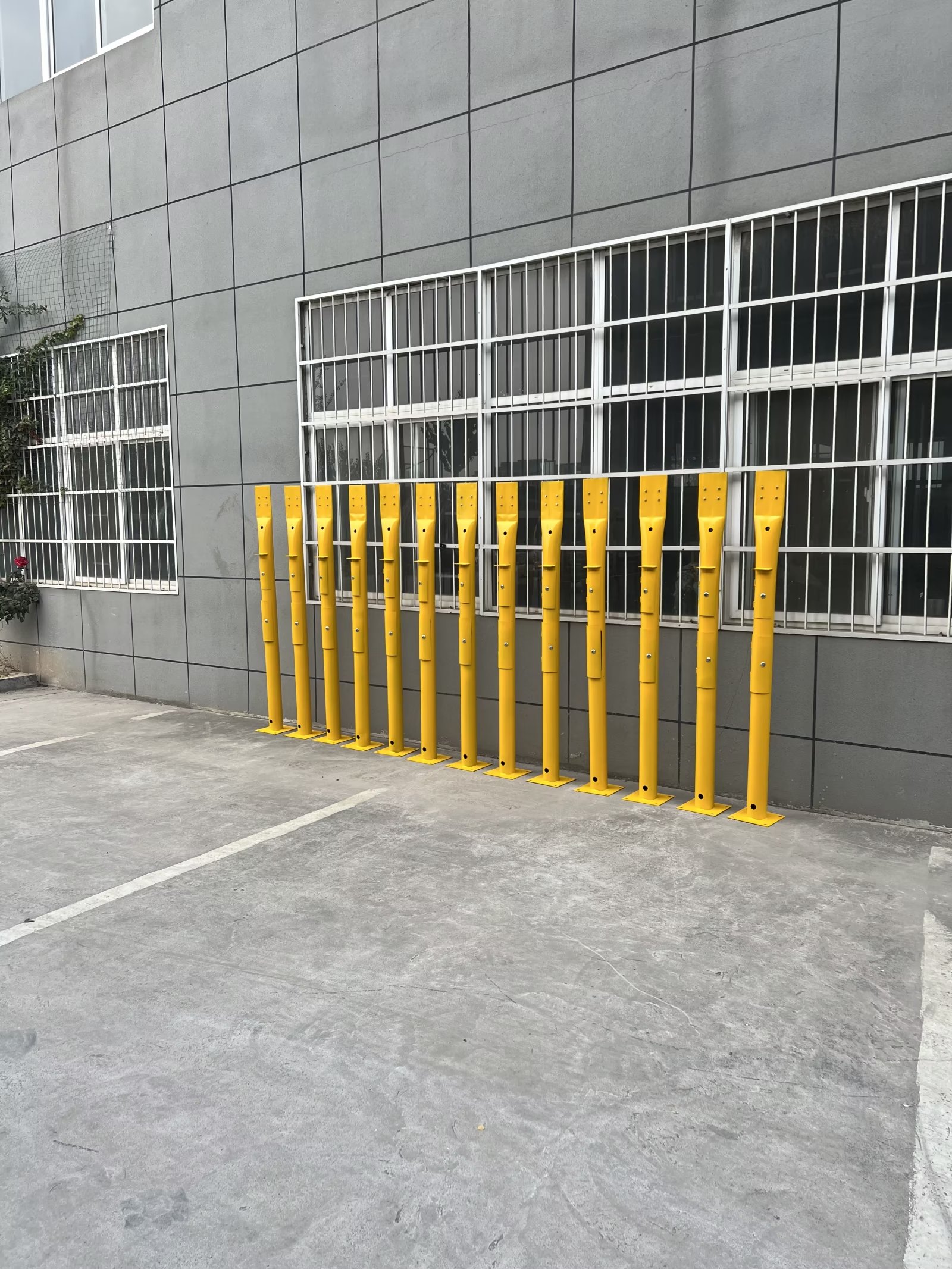

绝缘接头测试桩
其功能为用来测试绝缘装置(绝缘接头或绝缘法兰，近年新安装的以接头居多)的绝缘性能。一般接线板上需要连接6根线缆，分别为绝缘装置两侧的管道上各引出2根线缆和两侧线缆连接的防雷接地锌电池。
接线板上共有8个接线柱(不同产品数量不等)，其中1#、3#(编号顺序为由左到右，由上而下，下同)接线柱为装置阴极保护侧,由管道上引出,5#为锌电池，3#和5#相连;2#、4#为装置非阴极保护侧，6#为锌电池(与5#的锌电池为一套产品，中间由绝缘片隔离，埋设在管道附近)，4和6#相连;7#、8#为预留接线柱
日常测试时，需要分别测量绝缘装置两侧的管地电位(下称电位)，即1#与参比电极的电位V1#、2#与参比电极的电位.V2#。通过V1#和V2#的差值情况(>100mV时表明绝缘良好，<5mV时表明绝缘失效，5~100mV需要改变条件或其他方法判定)判断绝缘接头的绝缘性能。锌接地电池的开路电位有时也需要测量，测量时3#和 5#、4#和6#需要断开连接，单独测量5#、6#的相对于参比电极的管地电位，测量完成后恢复连接。
