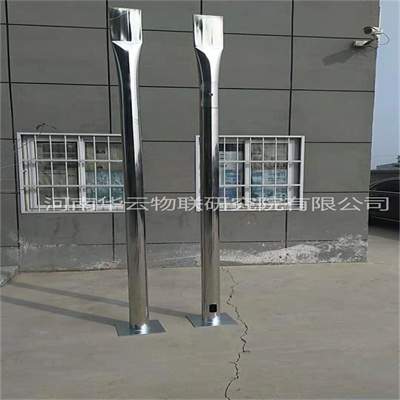

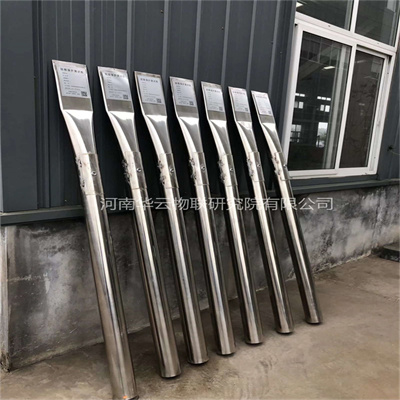

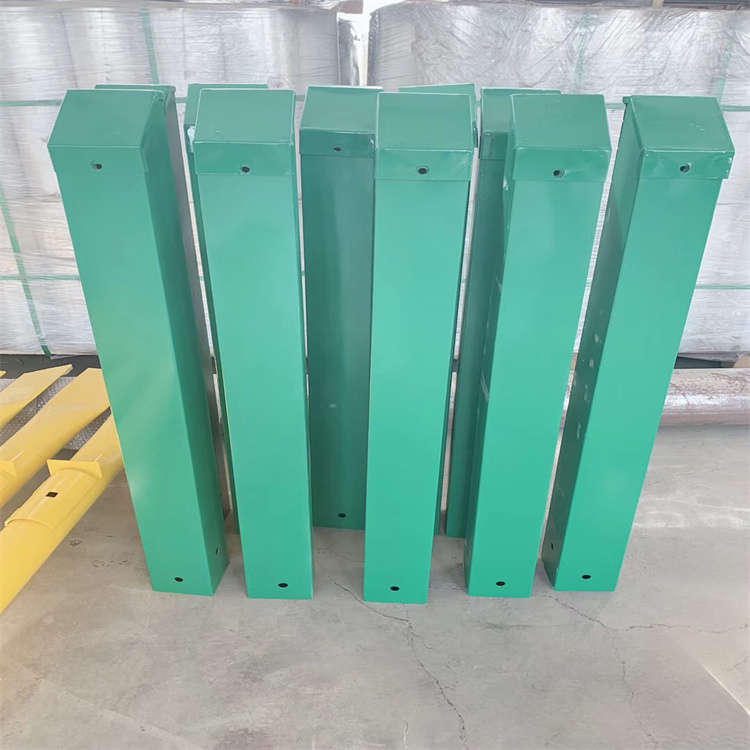

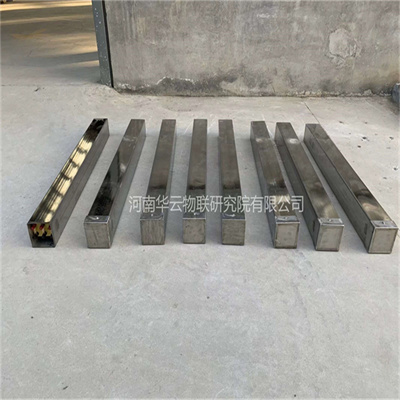

金属测试桩
①测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成.
②桩体应采用规格为∮108mm的钢管,壁厚为4mm,长度为2m(或按要求定做);测试桩外壁为喷涂橘黄色防腐层。

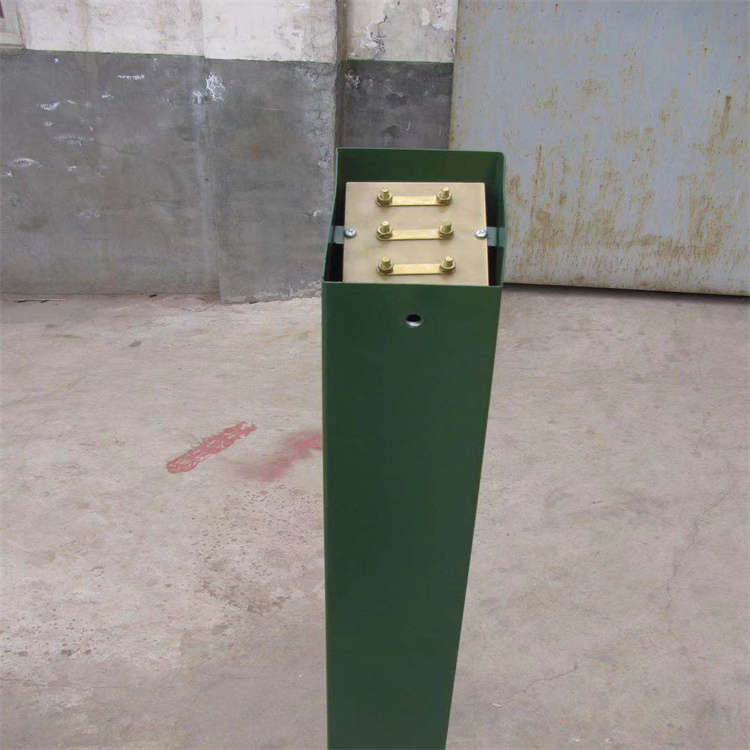

③桩体内对应测试门处装有便于测试电缆连接并与桩体绝缘的稳固接线板。
④测试桩底部有能使其稳固的结构;测试桩顶部应留有安装铭牌的空间和预留孔,便于铭牌拧接或铆接;测试桩上应有一个可以锁上的门,并配有特殊的专门钥匙。
⑤接线端子:(俗称接线柱)根据测试导线的多少可分为6柱。接线端子适于连接截面为4~6平方的电缆。
每个测试装置中至少有两根电缆与滚到连接，电缆应采用颜色或其他标记法进行区分，并做到全线统一。目前，通常沿管道10km左右安装一支电流测试桩，其目的是测量管道内部电流。由于管道受杂散电流干扰日益严重，这种电流测量意义不大。我来评估管道防腐层的电阻率，可以用两只电位测试桩之间的管段为电流测量段，测量两对测试桩之间的管段散失的电流并以此计算防腐层绝缘电阻率。对于穿跨越管段，应在管道连头前进行测量，这样测量会简单得多，因为设备输出电流即为该管段上散失的电流。
