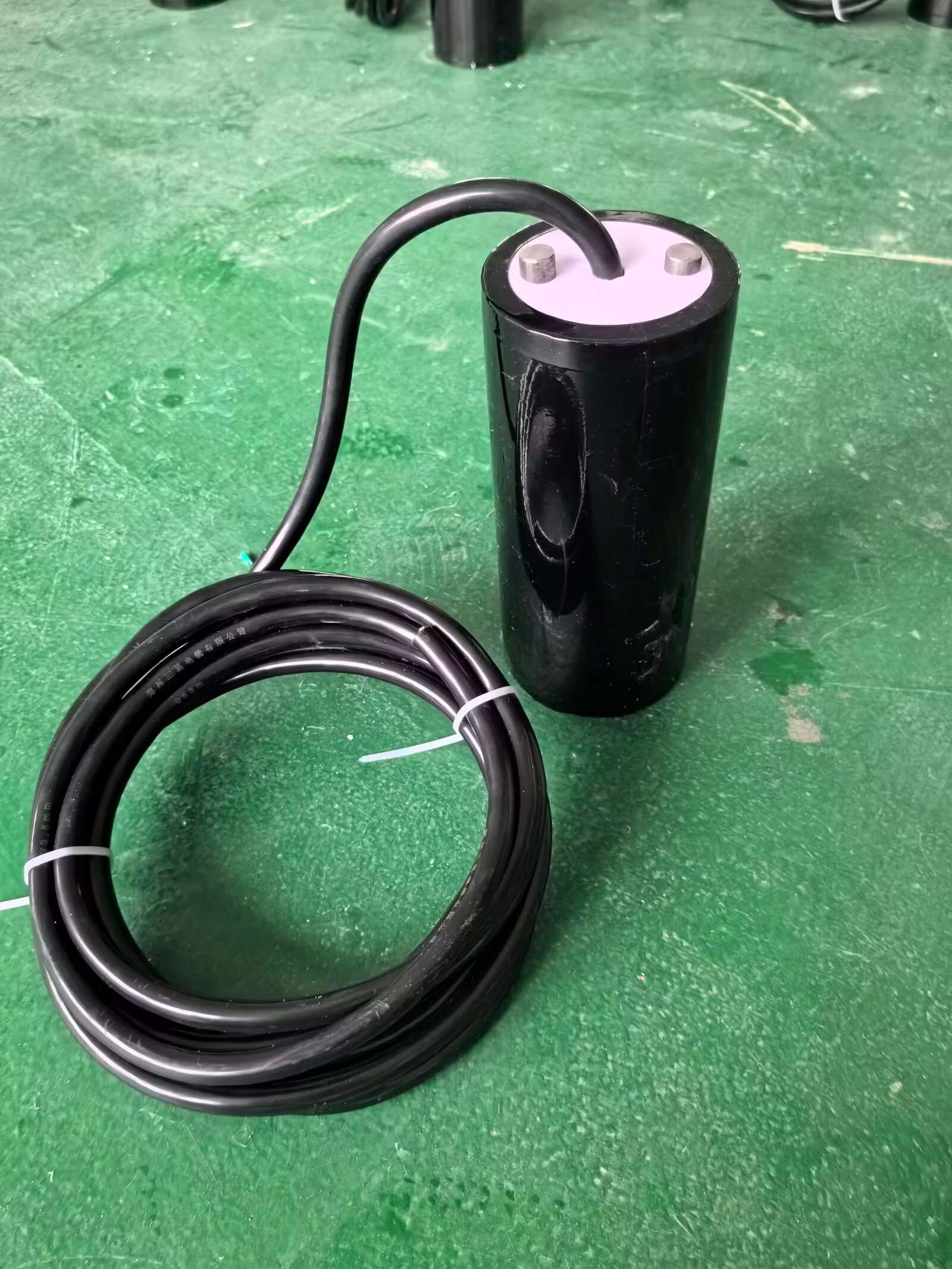

极化探头通常由参比电极、双试片、填充料等组成，也可以定制三试片，或者增加断电开关。那么试片具体有什么规格呢？下文来介绍一下。
一、试片的材质及形状
试片的材质通常管材材质相接近,形状通常为圆形，也可以制作为方形或者其他形状，由于试片是用来模拟管道防腐层漏点的,一般是做好涂层再制作漏点。
二、试片的面积
用试片来模拟管道防腐层的缺陷点,试片面积应尽量接近管道涂层最大缺陷点面积。3PE防腐层破损面积多数在40~6.0m2之间,试片面积多在6.5~10cm2之间。当用试片测量交流电流密度时,试片面积选用1.0m2。
三、试片的分布
三、试片的分布取决于阴极保护电流分布的均匀性,对于外加电流阴极保护,可以根据土壤性质、土壤电阻率的变化以及距离阴极保护站的距离来布置试片。
(1)在汇流点、管道保护末端埋设试片。
(2)在土壤电阻率变化比较大或土壤性质发生变化区域,例如沼泽地区、山地地区、沙土、黏土、砾石地区要埋设试片。
(3)土质均匀的正常管段每5~10km埋设一个试片。每个试片的漏电量一般小于1.0mA,不会对阴极保护造成影响。
(4)对牺牲阳极保护的管道,应将试片埋设在两组牺牲阳极中间位置或将试片埋设在阳极电压场范围之外。至少要将试片附近的阳极断开24h再测量试片断电电位。
(5) 受杂散电流干扰严重时,每个测试桩下面都埋设试片(500~1000m)。
