高压微雾主机系统由高压柱塞泵、电机、储水箱、缺水保护装置、电路控制、变频器等组成。其控制系统选用 10 寸工业级触摸屏与西门子 s7-200 smart 系列控制模块及数据处理模块与柱塞泵匹配的 ABB 变频器、湿度传感器、压力变送器等构成一套全自动化 PID 恒湿系统；

高压微雾加湿主机组成

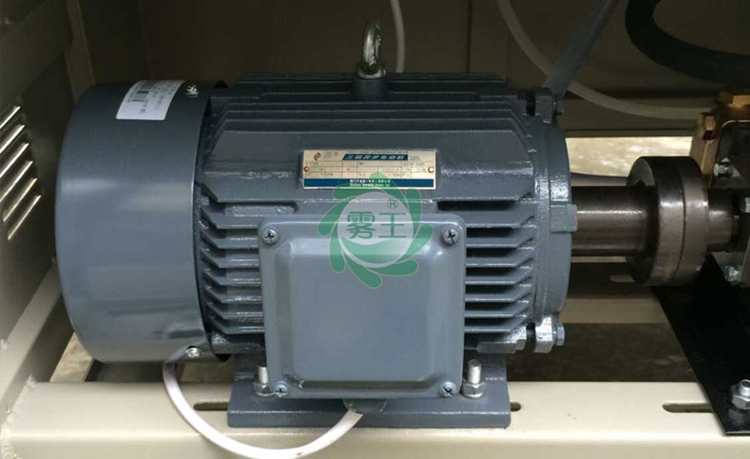

1、高压柱塞泵 选用意大利霍克高压泵匹配 ABB 电机，能产生 3～8MPa 的 高压水，通过恒压控制，可适应 100kg/h～1600kg/h 流量间的稳压调整， 并有多种保护功能；性能稳定、可靠耐用、连续工作性强。

2、储水箱及缺水保护装置 为确保加湿主机有足够的压力，柱塞泵前段须具备满足其流量连续的水 源。方案中设计有一套不锈钢储水箱用于满足连续供水，水箱内安装有自动断水 保护装置，一旦水箱水位过低其对应水位监测装置会将信号传送至控制系统、系统会自动停止高压泵的运行并报警。

3、管路系统: 根据厂房面积及空间结构特点，我们将加湿管路布置于天车以上（不会影响 天车运行），均匀辐射厂房平面，管路排布组数根据厂房立柱位置一柱一组喷雾加湿管，加湿管长度及喷嘴数量根据车间实际环境确定。管路系统由主管路、喷雾分支管路、高压微雾喷嘴、管路快速连接件，各类阀门等组成。主管路选用卫生级 304 不锈钢管、φ25/φ15/φ10mm,保证承压 100 公斤 以上。各列分支管选用φ10 不锈钢压接管。管路连接件选用国内知名品牌，喷雾分支管路高压管路接头等连接元件无胶垫,均采用机械式卡套链接管路确保内部无焊接杂质、保证密封性。喷雾量大小可自由组合，管路结构布置合理,整套管路系统安装连接安全稳定。

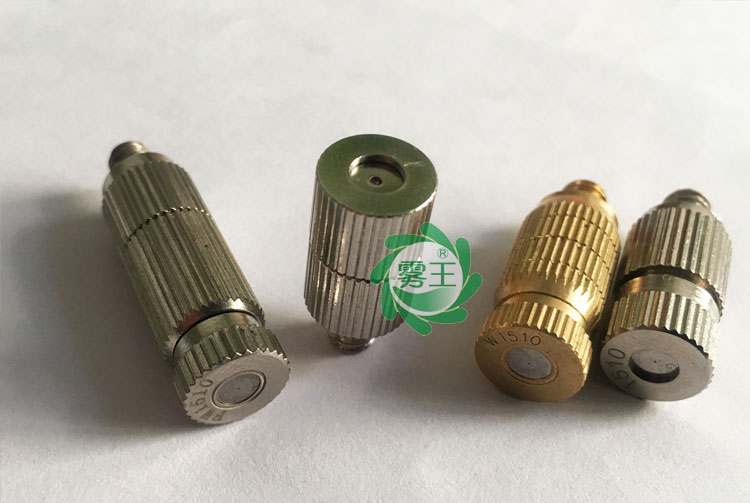

4、高压雾化喷嘴：

选用台湾进口微雾 TW 系列喷嘴，该喷嘴是由白金陶瓷锆经过 1700℃高温炼制而成，孔径达到 0.08mm 级精度，喷头凹面采用加厚处理，耐压 150kg，耐磨系数是不锈钢的 40 倍。具有喷雾细，不磨损，压力损失小，防堵塞、不滴水等特点。孔径：0.1mm，额定喷雾量：1.8kg/h。

5、阀门及阀件：在每一分支喷雾管路上安装有高压进水电磁阀、高压单向阀用于控制该支路是否投入工作避免喷雾到天车表面；每一控制区单元控制组安装有电动泄压阀用于停机时释放管内高压及排空管内余水，同时也用于管路清洗工艺。每个支路设进水电磁阀和排水电磁阀,在设备启动前,将高压管路内的存水全部排至排水井,排完后,喷雾动作,进行加湿。

高压微雾主机的控制系统介绍：每一控制区域均有独立的控制系统（一控制区 3 套控制系统）用于控制车该区域湿度。各控制区单元主要由控制柜体（与加湿主机设计为一体）、工业触摸屏、湿度传感器、压力传感器、天车位置检测装置及其它电器元件。

控制系统的特点：

1、系统具有环境温度、管路压力、车间湿度显示功能，系统参数设定均在触摸屏上完成。

2：触摸屏上能自主设定车间湿度、加湿时间、管路冲洗时间等。

3、系统通过采集湿度传感器信息对比设定值自动 PID 恒定控制车间湿度。

4、系统可通过编程实现加湿管路自清洗流程及启动时间段等。

5、系统具有短路、漏电、过载、等保护功能，整套系统出现故障有声

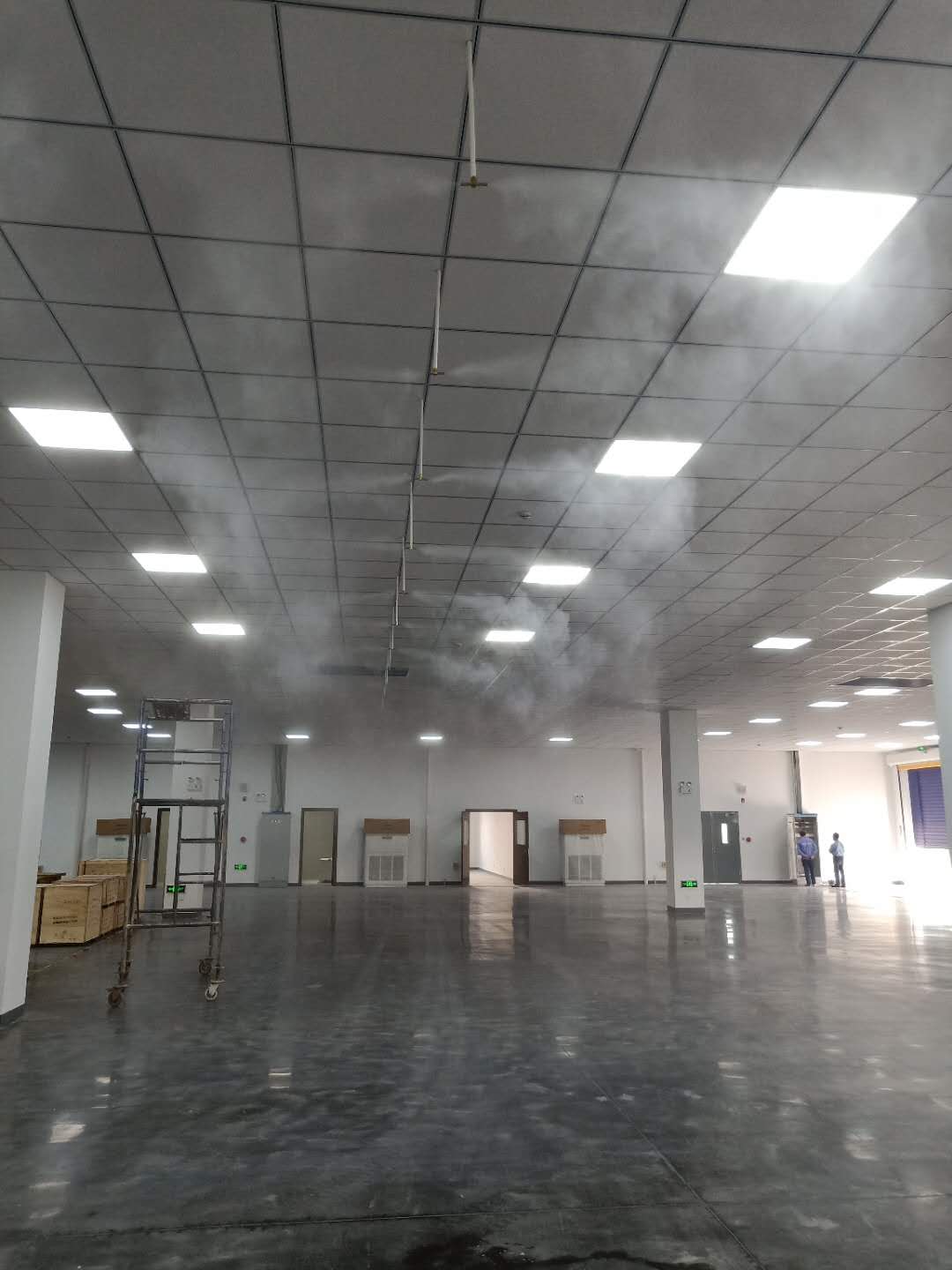

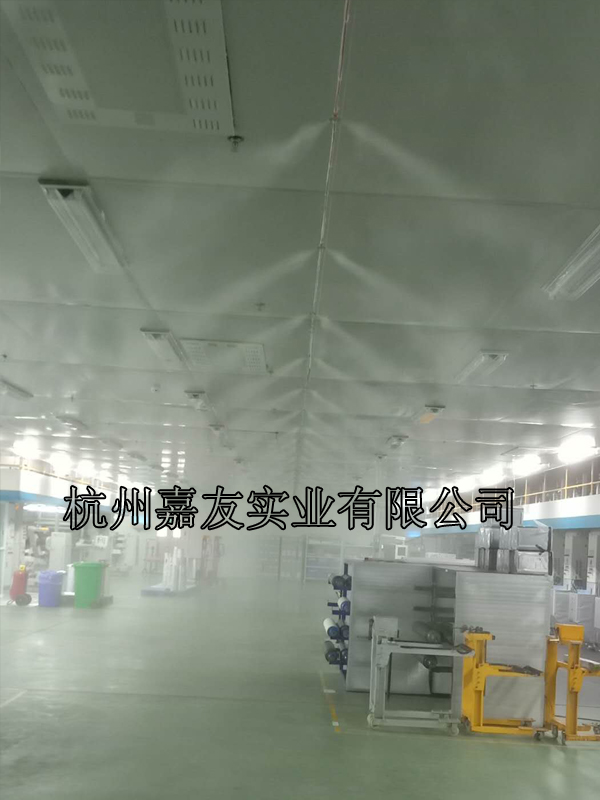

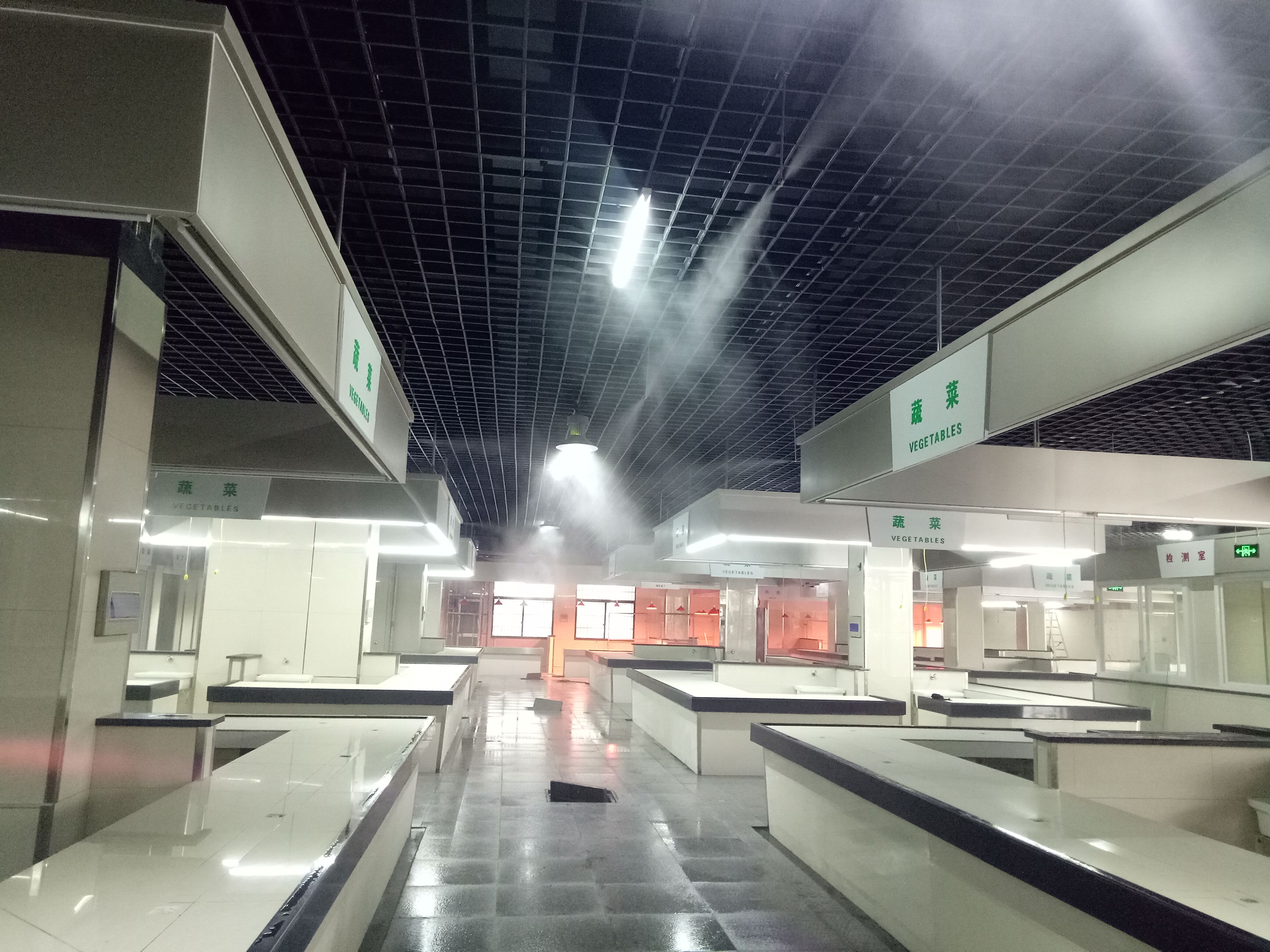

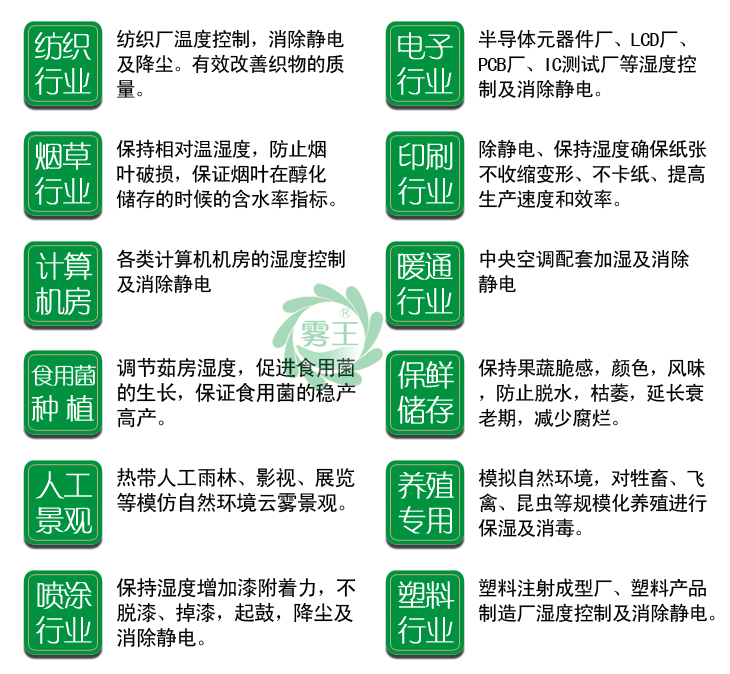

      高压微雾加湿器的工作原理是利用高压柱塞泵将水压提高到一定压力，然后将加压后的水经耐高压输送管线由专业喷嘴将其雾化，产生微雾颗粒，使其能够迅速从空气中吸收热量完成气化并扩散，从而完成空气加湿、降温的目的。

雾化喷嘴：核心部分采用钛合金材料制造和自带限压启动阀，外壳采用铜质或不锈钢材质制造，具有喷雾细、不磨损、压力损失小、防堵塞、不滴水等特点。高压微雾加湿系统主机采用工业型柱塞泵，能够24小时连续运转，喷嘴及水雾分配器无动力易损部件，在高粉尘环境中不会损坏。加湿量大且喷嘴可以自由组合。加湿量从 5kg/h~900kg/h进行无级调节。高压微雾系统的水是密封非循环使用的，不会导致细菌的繁殖。

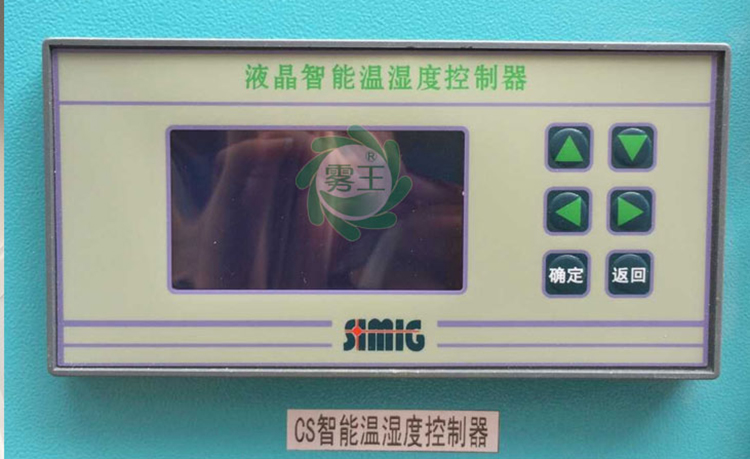

1、自动高压微雾加湿机组是由水过滤、水温控制（选装）、水位控制、恒压供水、多管路输水、智能仪表湿度控制等组成的机电一体化产品。自来水经过滤器送入水箱，水箱设有上下水位控制系统，并设有水温加热及温度控制系统；净化水进入高压泵、高压管路、喷嘴形成高压喷雾系统，高压水泵由电机驱动,智能仪表、湿度传感器、高压电磁阀组成湿度控制系统。

2、JY自动高压微雾加湿机组喷嘴个数40～300，加湿量140～1050kg/h,加湿空间1500～60000m³多种规格供您选择。

3、喷嘴采用反溅式原理，使用寿命长，不易堵塞，无滴水。

4、 根据湿度要求和空间的具体情况，可一路或多路实现不同区域自动控制加湿。

(1)进水阀 (2)水质过滤器 (3)加湿机主机 (4)电脑多路湿控器 (5)高压控制阀(电动或手动) (6)喷嘴 (7)高压三通、四通 (8)高压管 (9)塑包钢丝绳 (10)温湿度传感器 (11)冷水机组（选配） (12)离子软水机 (13)高压单向阀 (14)高压电动阀排污系统

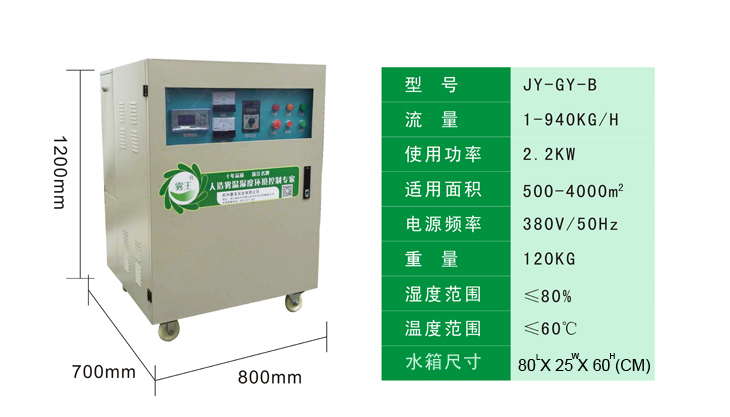

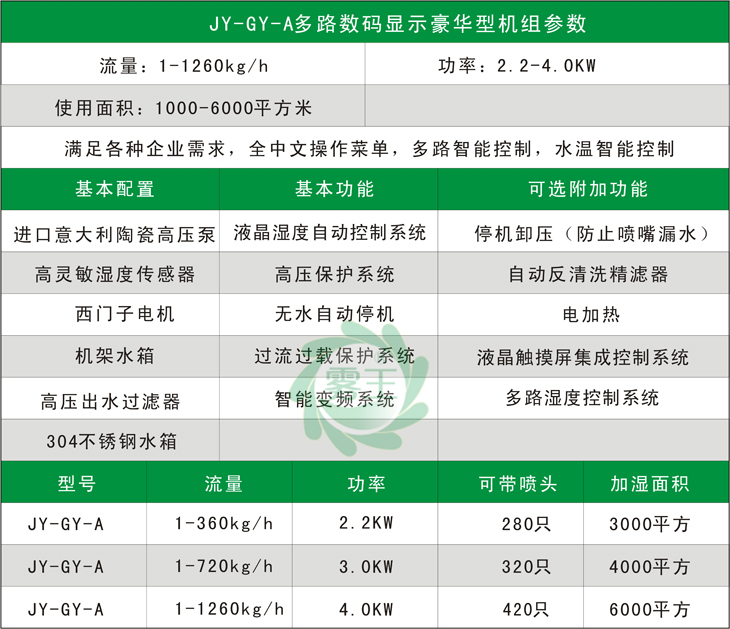

型       号        JY-GY-B

工作电源        380V/50Hz

功       耗        2.2KW-4KW

湿度范围         ≤80%

温度范围        ≤60℃

外型尺寸        80*70*115cm

重      量        120Kg

1、耗能费用；电：以一万锭纺纱单位为例，整套系统仅主机耗能，该主机电机功率为2.55kw,即在满负荷工作情况下，耗电才2.55kw/h，另加上其它电子元件耗能，总计：3kw/h.水：系统喷嘴常规流量为2.5L/h，一万锭棉纺规模前纺后纺都安装则为220支喷嘴*2.5L/h=550L，即0.55T。
2、可调温：冬季加入热水，可升温；夏季加入冷水，可降温。
3、雾化效果好：台湾反溅式微雾喷嘴，喷嘴孔径精度高，雾化角度规范均匀，螺旋雾化，粒子直径仅为2—6μm，在1.5m-2m左右的一个有效空间距离吸热就能由液态转为气态，被空气吸收气化，对车间设备无影响。
4、维护工作量：水箱一般是一月清洗一次，有效避免污垢；过滤器滤芯根据自身水质情况一般为3天-1周清洗一次；喷嘴堵塞概率以1周为计，一般为所装喷嘴数的3%左右，清洗配有专用清洗剂简单方便。
5、安装简单，维护少；系统配有水过滤系统，系统运行全部自动化；喷嘴不易堵塞，只须给主机定期换油即可。
6、可自控：主机湿度和时间自动巡检功能，湿度调节和时间调节均有系统自动完成，可一路或多路控制。
7、节能环保：和传统的空调加湿相比，是其造价成本和运行成本的几十分之一。

加湿量：    1-940kg/h

功率：    2.2-4.0KW

适用面积：    500-4000㎡

重量：    120kg

尺寸：    80*70*115cm

型号：    JY-GY-B

控制方式：    全自动控制

加工定制：    是
